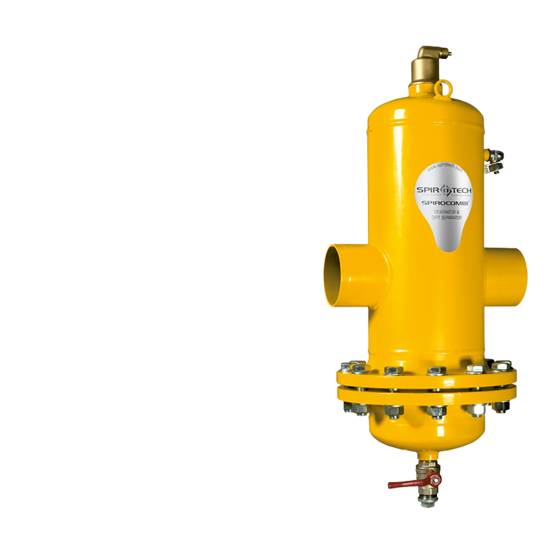

Een demontabele, stalen (microbellen) lucht- en vuilafscheider voor een standaard doorvoersnelheid (1,5 m/s) met een DN50 - DN150 lasverbinding
Aansluiting: | DN 50 |
DN | DN 50 |
H/Hv | 630 |
OD | 60.3 |
D | 159 |
L/LF | 260 |
DF | 285 |
y | >50 |
e | Rp1 |
e1 | G3/4 |
e2 | R1/2 |
h | 265 |
h1 | 365 |
x | >510 |
Aansluiting: | DN 65 |
DN | DN 65 |
H/Hv | 630 |
OD | 76.1 |
D | 159 |
L/LF | 260 |
DF | 285 |
y | >50 |
e | Rp1 |
e1 | G3/4 |
e2 | R1/2 |
h | 265 |
h1 | 365 |
x | >510 |
Aansluiting: | DN 80 |
DN | DN 80 |
H/Hv | 785 |
OD | 88.9 |
D | 219 |
L/LF | 370 |
DF | 340 |
y | >50 |
e | Rp1 |
e1 | G3/4 |
e2 | R1/2 |
h | 345 |
h1 | 440 |
x | >660 |
Aansluiting: | DN 100 |
DN | DN 100 |
H/Hv | 785 |
OD | 114.3 |
D | 219 |
L/LF | 370 |
DF | 340 |
y | >50 |
e | Rp1 |
e1 | G3/4 |
e2 | R1/2 |
h | 345 |
h1 | 440 |
x | >660 |
Aansluiting: | DN 125 |
DN | DN 125 |
H/Hv | 1035 |
OD | 139.7 |
D | 324 |
L/LF | 525 |
DF | 460 |
y | >50 |
e | Rp1 |
e1 | G3/4 |
e2 | R1/2 |
h | 475 |
h1 | 560 |
x | >920 |
Aansluiting: | DN 150 |
DN | DN 150 |
H/Hv | 1035 |
OD | 168.3 |
D | 324 |
L/LF | 525 |
DF | 460 |
y | >50 |
e | Rp1 |
e1 | G3/4 |
e2 | R1/2 |
h | 475 |
h1 | 560 |
x | >920 |
De SpiroCombi dient bij voorkeur op het heetste punt in het systeem geplaatst te worden. In een verwarmingssysteem is dit na de uitgang van de verwarmingsunit. Bij een koelsysteem is dit in de retourleiding, net voor deze de koelunit in gaat.
