Problemen kunnen al optreden bij een onjuist ontwerp, maar ook bij de installatie en het onderhoud. Een onjuiste systeemdruk zal de efficiëntie van het systeem verminderen en kan leiden tot voortijdige uitval van belangrijke systeemcomponenten. Vaak leidt het tot hoge onderhouds- en exploitatiekosten.

Doorbreek de cyclus van hoge exploitatiekosten

Hoge exploitatiekosten worden vaak veroorzaakt door een niet correct ontworpen en verkeerd geïnstalleerd expansiesysteem. Bij een verkeerd geïnstalleerd expansiesysteem kan er een negatieve druk in het system ontstaan, waardoor er op diverse plaatsen lucht in het systeemwater komt, denk hierbij aan automatische ontluchters, pakkingen en niet-diffusiedichte leidingen.

Bij een te hoge systeemdruk zullen veiligheidsventielen opengaan waardoor systeemwater uit systeem loopt. Om het systeem vervolgens weer op druk te brengen moet er met enige regelmaat bijgevuld worden met (wederom) zuurstofrijk water, waardoor het corrosieproces wordt versneld .

  • Er komt voortdurend lucht in het systeem.
  • Er ontstaat corrosie.
  • Er vormt zich steeds meer roest en ander vervuiling.
  • Het systeem moet worden gereinigd en behandeld.
SpiroExpand - Drukbehoud

Een scala aan oplossingen

Elk verwarmings- of koelsysteem stelt andere eisen aan het drukbehoudsysteem. Daarnaast is er steeds meer behoefte aan connectiviteit zodat verschillende systemen informatie met elkaar kunnen uitwisselen. Dit in het kader van beheersbaarheid en bedrijfszekerheid.

SpiroExpand biedt een scala aan oplossingen, van de eenvoudigste opstelling tot de meest uitgebreide, complexe systemen. Wij bieden zowel standard oplossingen alswel op maat gemaakte oplossingen.

Een drukbehoudsysteem zorgt niet alleen voor een stabiele druk in uw systeem maar bespaart ook ruimte voor uw installatie

Ons assortiment drukbehoudsystemen voor residentiële en commerciële projecten

SpiroExpand PicoControl Kompakt

De SpiroExpand PicoControl Kompakt (EPCK) is verkrijgbaar in 6 systeemversies , met verschillende vatvolumes: 45, 75, 125, 200, 300 of 500 liter.

Het werkdrukbereik strekt zich uit tot 4,0 bar.

  • Maximaal toelaatbare temperatuur in het systeem: 110 C° (met ballast)
  • Maximale temperatuur op het aansluitpunt: 70 C°
  • Maximale werkdruk (PN): 6 bar

De SpiroExpand PicoControl Kompakt is uitgerust met een enkele pomp (SOLO, 1x 100%) en overloopklep (1x 100%).

Meer over de SpiroExpand PicoControl Compact (EPCK)

SpiroExpand MultiControl Kompakt

De SpiroExpand Multicontrol Kompakt (EMCK) is verkrijgbaar in 102 mogelijke uitvoeringen met 5 mogelijke vatvolumes : 45, 75, 125, 300 of 500 liter. Er kunnen nog twee vaten toegevoegd worden.

  • Werkdrukbereik: 1,0 - 8,1 bar
  • Inhoud vaten 45, 75, 125, 300 of 500 liter
  • Maximale warmteafgifte: 450 - 2.500 kW
  • De maximale temperatuur op het aansluitpunt: 70 ° C (meer dan 70 ° C mogelijk met ballast)
  • Maximaal toelaatbare temperatuur in het systeem: 110 °C (met ballast)
  • Maximale werkdruk (PN): 10 bar

De SpiroExpand MultiControl Kompakt is verkrijgbaar met één (SOLO) of twee (DUO 50% of Maxi 100%) pompen en een overloopventiel. De DUO en MAXI kunnen ook worden uitgerust met twee overloopkleppen (TWIN). Er zijn ook verschillende partnerpakketten beschikbaar.

Meer over de SpiroExpand MultiControl Compact (EMCK)

SpiroExpand MultiControl Modulair

De SpiroExpand Multicontrol Modular (EMCM) is verkrijgbaar in 75 systeemversies en met 12 containervolumes van 200 tot 10.000 liter. Ze kunnen meerdere keren worden uitgebreid tot grotere volumes.

  • Werkdrukbereik: 2,0 – 16 bar
  • Maximale werkdruk (PN): 16 bar
  • Maximaal expansievolume: 200 – n x 10.000 liter
  • Maximaal thermisch vermogen kilowatt: 450 – 100.000 kW
  • Maximale temperatuur op het aansluitpunt: 70 °C (meer dan 70 °C met ballast)
  • Maximaal toelaatbare temperatuur in het systeem: 110 °C

De SpiroExpand MultiControl Modular is verkrijgbaar met één (SOLO) of twee (DUO 50% of Maxi 100%) pompen en een overloopklep. DUO en MAXI kunnen ook worden uitgerust met twee overloopkleppen (TWIN). Er zijn ook verschillende partnerpakketten beschikbaar.

Meer over de SpiroExpand MultiControl Modular (EMCM)

SpiroExpand TopControl Modulair

De SpiroExpand TopContol Modular (ETCM) is een modulaire uitbreidings- en drukbehoudunit, verkrijgbaar in 25 systeemuitvoeringen, voor combinatie met de drukloze EC-expansievaten (0,5 bar veiligheidsklep).

  • Maximale werkdruk (PN): 23,5 bar
  • TopControl kan worden geïntegreerd in een procesbesturingssysteem op locatie.
  • De aansluitingen voor integratie in het systeem (expansiebuis, make-up) bevinden zich aan beide zijden van het apparaat.
  • De zelfdragende constructie en behuizing zorgen voor een minimale geluidsoverdracht.

De SpiroExpand TopControl Modular is verkrijgbaar met één (SOLO) of twee (DUO 50% of Maxi 100%) pompen en een overloopklep. DUO en MAXI kunnen ook worden uitgerust met twee overloopkleppen (TWIN). Er zijn ook verschillende partnerpakketten beschikbaar.

Meer over de SpiroExpand TopControl Modular (ETCM)

SpiroExpand MultiControl Cool

De SpiroExpand Multicontrol Cool (EMCC) is verkrijgbaar in 6 systeemversies en 4 vatvolumes van 125, 200, 300 of 500 liter.

  • Het werkdrukbereik strekt zich uit van: 1,0 – 5,6 bar
  • Minimumtemperatuur op het aansluitpunt: tot -10 °C
  • Maximaal toelaatbare temperatuur van het systeem: 110 °C (met ballast)
  • Maximale temperatuur op het aansluitpunt: 70 °C
  • Maximale werkdruk (PN): 10 bar
  • Inhoud roestvrijstalen vaten: 125 – n x 500 liter
  • Corrosiebestendige materialen
  • Automatisch bijvulling is optioneel
  • Corrosiebestendige lekbakken

Meer over de SpiroExpand MultiControl Cool (EMCC)

Software-update voor touchscreen

Software-updates mogen alleen worden uitgevoerd door onze fabrieksklantenservice of door getrainde servicepartners die bekend zijn met de apparaten en op de hoogte zijn van mogelijke gevaren en risico's veroorzaakt door software-updates. In geval van niet-conformiteit en directe of gevolgschade is elke garantie of garantieclaim uitgesloten.

Let op: Tijdens de implementatie van de software-update is de werking van het apparaat niet gegarandeerd!

Update downloaden   Service aanvragen

Optimale ontgassing voorkomt veel problemen

Voor het ontgassen van het systeemwater raden we aan de richtlijnen VDI 4708 en VDI 2035-2 in acht te nemen. Voor de best mogelijke ontgassing in verwarmings- en koelsystemen is een aparte vacuümontgasser of microbelletjes-luchtafscheider nodig naast de drukstapontgasser in de SpiroExpand expansieautomaat.

De ontgassingsfunctie van de SpiroExpand units vermindert luchtgerelateerde problemen in gesloten watercircuits, maar is vaak onvoldoende om ook opgeloste gassen uit het systeem te verwijderen.

Meer informatie over Optimale Ontgassing

Ons assortiment vacuümontgassers  Ons assortiment microbellenluchtscheiders

Aansluitschema van de SpiroExpand met de SpiroVent Superior

In het document hieronder vindt u 2 aansluitschema's voor de SpiroExpand MultiControl Kompakt Solo in combinatie met onze vacuüm ontgassers:

  • SpiroVent Superior S400 en
  • SpiroVent Superior S600.

In de aansluitschema's is ook een SpiroTrap vuilafscheider met magneet toegevoegd die ervoor zorgt dat het systemwater vrij blijft van vuil en magnetiet.

Download de aansluitschema's

SpiroPress Expansion Tanks

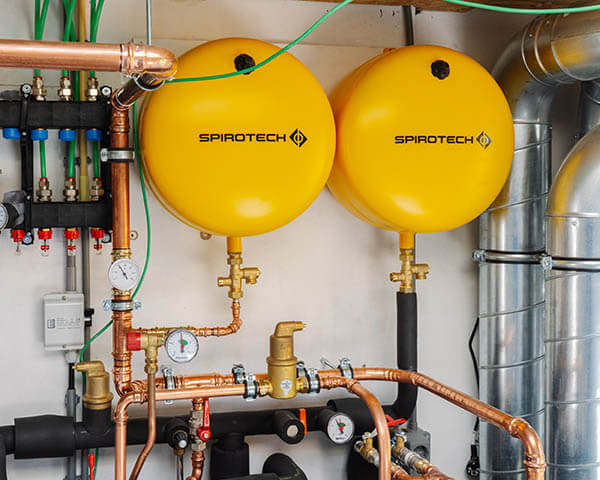

Expansievaten (met zakmembraan)

Dit zijn ‘passieve’ drukbeheersystemen. Voor drukregeling wordt gebruikgemaakt van een vooraf ingestelde gasdruk in het (membraan)expansievat. Omdat (membraan)expansievaten geen suppletiefunctie hebben, combineren wij deze passieve drukregeling bij voorkeur met een vacuumontgasser inclusief suppletiefunctie.

De expansievaten zijn leverbaar in 12 configuraties met volumes tussen 2 - 3000 liter en bedrijfsdrukbereik van 3.0 – 25 bar.

Meer over onze expansievaten
