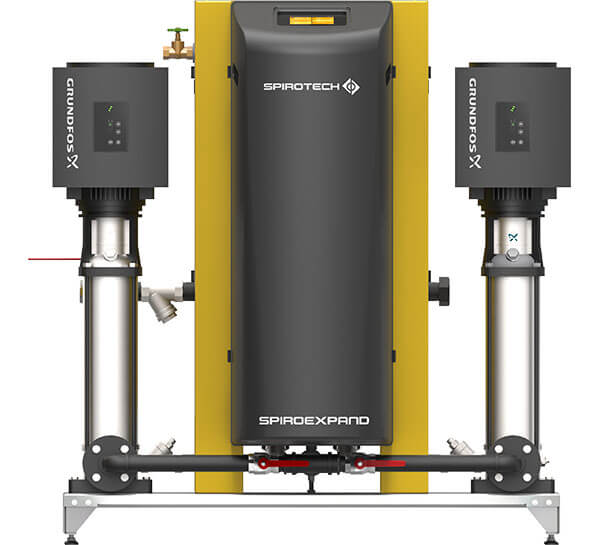

SpiroExpand TopControl Modular ETCM
De SpiroExpand TopControl Modular is een expansie- en drukbehoudautomaat in modulair ontwerp voor combinatie met drukloze EC-expansievaten (veiligheidsklep 0,5 bar) en een bruikbare bovenwerkdruk tot 23,5 bar.
De drie TopControl Modular-systemen en het standaard naar boven uitgebreide werkdrukbereik maken een nog breder scala aan toepassingen mogelijk:
- Solo: Enkelvoudig pompsysteem, pomp en overloopventiel ontworpen voor 100% van de expansie volumestroom.
- Duo: Dubbel pompsysteem, pompen transporteren parallel, waardoor een grotere expansie volumestroom kan worden bereikt. De overloopklep is ontworpen voor deze volumestroom.
- Maxi: dubbel pompsysteem, de pompen en overloopventiel zijn ontworpen voor 100% van het uitzettingsvolumedebiet. De 2de pomp dient als back-up (fail-safe).
De Duo - en Maxi-systemen hebben ook de optie van een dubbel kleppensysteem (Twin), twee overloopventielen die zijn ontworpen voor 100% van de expansie volumestroom.
SpiroExpand MultiControl modulaire systemen zijn verkrijgbaar met een bruikbare bovenwerkdruk tot 23,5 bar.
Bijvoorbeeld: de ETCM-M4.7-23.5-twin is een TopControl Modular met MAXI dubbel pompsysteem. De werkdruk ligt tussen de 4,7 en 23,5 bar en het systeem is voorzien van een 2 overloopventielen (twin).
Voordelen van de SpiroExpand TopControl Modular:
- Al in de basisconfiguratie zijn er vier potentiaalvrije signaalcontacten (storing, waarschuwing, aanvulling actief, apparaatfunctie vrijgegeven) beschikbaar!
- In de familie van de topcontrol-apparaten omvat zelfs de basisuitrusting altijd twee analoge standaardsignalen (4-20 mA) "actueel tankniveau [%]" en "actuele systeemdruk [bar]" voor aansluiting op een ter plaatse gecontroleerd systeem.
- De zelfdragende constructie en de omkasting zorgen voor een zo laag mogelijke geluidsoverdracht.
- Het gebruik van elektronisch toerentalgeregelde drukbehoudpompen en elektrische overloopventielen resulteert in een enorm scala aan toepassingen voor de afzonderlijke apparaattypen.
- De aansluitingen voor integratie in het systeem (uitbreidingslijn, aanvulling) zijn aan beide zijden van het apparaat aangebracht.
Ontwerp van verwarmings- en koelinstallaties
De TopControl Modular-units zijn ontworpen om het uitzettingsvolume op te vangen en een constante druk te behouden in gesloten warmwaterverwarmings-, airconditioning- en koelsystemen in overeenstemming met DIN EN 12828.
Ons assortiment SpiroExpand TopControl Modular expansieautomaten
Software-update voor touchscreen
Software-updates mogen alleen worden uitgevoerd door onze fabrieksklantenservice of door getrainde servicepartners die bekend zijn met de apparaten en op de hoogte zijn van mogelijke gevaren en risico's veroorzaakt door software-updates. In geval van niet-conformiteit en directe of gevolgschade is elke garantie of garantieclaim uitgesloten.
Let op: Tijdens de implementatie van de software-update is de werking van het apparaat niet gegarandeerd!
* Optimale ontgassing met een vacuümontgasser of microbellenontluchter
Rekening houdend met de VDI4708- en VDI2035-richtlijnen, adviseert Spirotech het gebruik van een aparte microbellenontluchter of vacuümontgasser om optimale ontgassing van verwarmings- en koelsystemen te garanderen.
Ons assortiment vacuümontgassers Ons assortiment microbellenontluchters
